SD59D24C
應用于移動電源的快速充電控制芯片

SD59D24C是一款應用于移動電源的高集成度協議和電源控制芯片，集成4路USB端口（最多兩個C口），兼容PD3.2 SPR AVS，PPS，QC4.0+，F(xiàn)CP，SCP，SFCP，AFC，BC1.2，APPLE，VOOC等快充協議。內置4路死區可控的PWM驅動控制以實現雙向、升/降壓開關電源轉換。內置高精度ADC，實現鋰電池充放電管理。

SD59D24C功能豐富，為快充移動電源提供完整的解決方案。系統外圍簡單，大大降低BOM成本。


主要特點

  • 工作電壓范圍：3.3V~40V

  • 支持PD3.2 SPR AVS，PPS，QC4.0+，F(xiàn)CP，SCP，SFCP，AFC，BC1.2，APPLE，VOOC等快充協議

  • 支持2對CC口和4對DD口協議解析

  • 4路死區可控的PWM驅動控制，支持100~500kHz PWM開關頻率可設

  • 電流采樣，兩路電壓采樣

  • 3路負載開關控制

  • I2C/UART通信

  • LED指示及數碼管顯示

  • 手機接入檢測及移除檢測

  • 支持STOP低功耗模式

  • 內置過壓保護、過流保護、過溫保護


產品規格分類
產品名稱 封裝形式 打印名稱 環保等級 包裝 備注

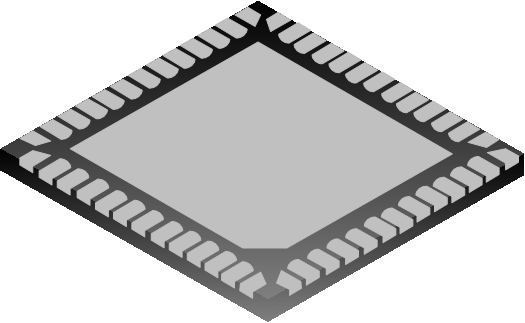

SD59D24C QFN-52-6X6X0.75-0.4 SD59D24C 無鹵 料盤
SD59D24CTR QFN-52-6X6X0.75-0.4 SD59D24C 無鹵 編帶
技術文檔
標題 類型 大小 (KB) 日期 下載最新中文版本
SD59D24C PDF 765 2025-10-29 SD59D24C 簡要版
